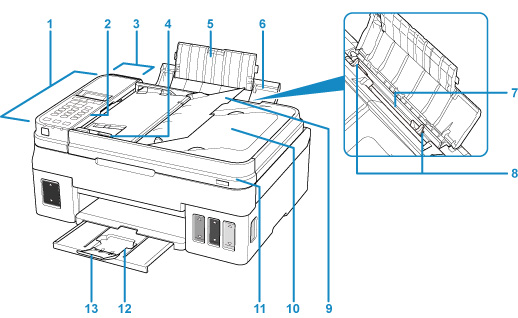

Vista frontal

(1) ADF (Alimentador automático de documentos)

Cargue un documento aquí. Los documentos cargados en la bandeja de documentos serán escaneados automáticamente, una hoja cada vez.

(2) panel de control

Utilícelo para cambiar la configuración de la impresora o para accionarla.

(3) tapa del alimentador de documentos
Ábrala para quitar documentos atascados.
(4) guías de documentos
Ajuste esta guía a la anchura del documento en el ADF.
(5) extensión del soporte del papel
Ábralo para cargar papel en la bandeja posterior.
(6) soporte del papel
Ábralo para cargar papel en la bandeja posterior.
(7) bandeja posterior

Cargue el papel aquí. Es posible cargar simultáneamente dos o más hojas del mismo tamaño y tipo de papel, que se alimentarán de una a una.

(8) guías del papel
Alinéelas con ambas caras de la pila de papel.
(9) bandeja de documentos
Ábrala para cargar un documento en el ADF. Puede cargar dos o más hojas de documento del mismo tamaño y grosor. Cargue el documento con la cara que desee escanear orientada hacia arriba.
(10) ranura de salida del documento
Los documentos escaneados desde el ADF salen por aquí.
(11) cubierta de documentos
Ábrala para cargar un original en el cristal de la platina.
(12) bandeja de salida del papel
El papel impreso se expulsa por aquí. Ábrala antes de imprimir.
(13) extensión de la bandeja de salida
Ábrala para recoger el papel impreso.

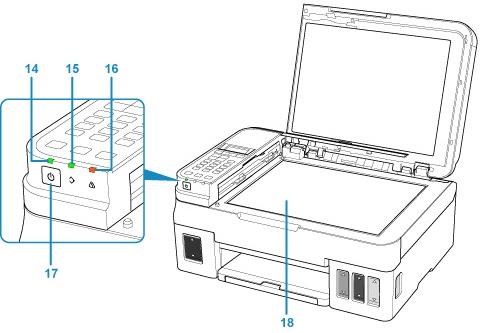

(14) Luz de ACTIVADO (ON)
Al conectar la corriente, se ilumina después de parpadear.
(15) Luz de Memoria FAX (FAX Memory)

Se enciende o parpadea en función del documento almacenado en la memoria de la impresora.

Iluminada:
Hay un documento sin enviar o un documento recibido impreso almacenados en la memoria de la impresora.
Parpardea:
Hay un documento recibido impreso almacenado en la memoria de la impresora.
(16) Lámpara de Alarma (Alarm)
Cuando se produce un error, se enciende o parpadea.
(17) Botón ACTIVADO (ON)

Permite conectar o desconectar la alimentación. Antes de conectar la alimentación, asegúrese de que la cubierta de documentos está cerrada.

(18) cristal de la platina
Cargue el original aquí.
